球墨铸铁管环向弯曲强度计算

时间:2019-07-20

球墨铸铁管道仅在外部荷载作用下管材强度应能满足管壁应力要求。

球墨铸铁管道的环向弯曲强度应满足下列公式的要求:

KrRfRmax

式中

Kr------球墨铸铁管道的环向弯曲强度系数,取1.5

Rf------球墨铸铁管道的环向弯曲强度,MPa

Rmax----球墨铸铁管的最大允许环向弯曲强度,MPa,取500MPa

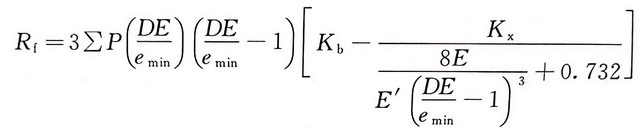

球墨铸铁管道的环向弯曲强度可按以下公式计算:



式中

P----作用在管道上的竖向荷载,MPa

DE-----插口外径,mm

emin-----最小壁厚,mm

Kb-----弯矩系数;

Kx-----变形系数;

E-----管的弹性模量,MPaE=170000MPa

E-----管侧回填土的反作用模量,MPa
