地面车辆荷载对球墨铸铁管的计算方法

时间:2019-07-09

地面车辆荷载对球墨铸铁管道的作用,包括地面行驶的各种车辆,其载重等级、规格型式应根据地面运行要求确定。

地面车辆荷载传递到地埋球墨铸铁管顶部的竖向压力标准值,可按下列方法确定:

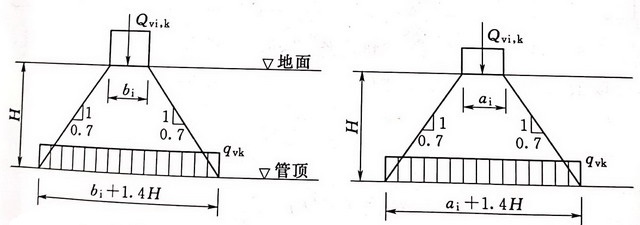

单个轮压传递到球墨管道顶部的竖向压力标准值可按下列公式计算:

qvk=μdQvi,k/(ai+1.4H)(bi+1.4H)

qvk----------轮压传递到管顶处的竖向压力标准值,KN/m2

Qvi,k------车辆的i个车轮承担的单个轮压标准值,KN

H-------从管道顶部到设计地面的距离,m

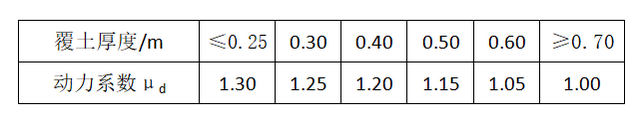

μd------车辆荷载的动力系数;

ai------i个车轮的着地分布长度,m;

bi------i个车轮的着地分布宽度,m

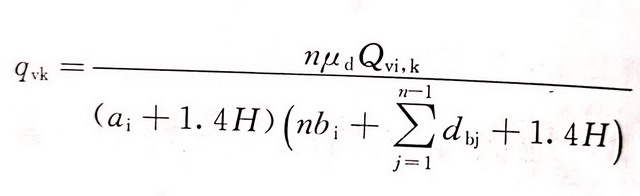

两个以上单排轮压综合影响传递到球墨铸铁管道顶部的竖向压力标准值,可按以下公式计算

式中

n-----车轮的总数量

dbj-----沿车轮着地分布宽度方向,相邻两个车轮间的净距,m

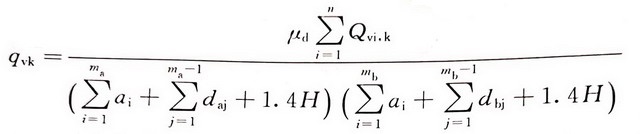

多排轮压综合影响传递到管道顶部的竖向压力标准值,可按以下公式计算

式中

ma------沿车轮着地分布宽度方向的车轮排数;

mb------沿车轮着地分布长度方向的车轮排数;

daj------沿车轮着地分布长度方向,相邻两个车轮间的净距,m
