输水管网和给水管网管材的选用

时间:2019-7-4 19:17:34

随着城市经济的不断发展,人口众多、水厂处理规模较小、水处理设备老化、供水能力不足的问题日益严重,市政供水设施不能适应城市快速发展的需求,严重影响了城市社会经济的发展和居民的日常生活。解决城市供水问题,建水厂、更新水处理设备和进行城市供水管网的新建、改造和扩建非常必要。而目前,市场上供水管材的规格品种很多,性能各异,价格差异较大,应如何选择管材才能既适用又经济呢?下面就这一问题举例如下:

某县城供水存在的主要问题

1供水能力不足,供需矛盾突出

净水厂各处理构筑物及设备的规模仅为3200m3/d,最高供水量也只能达到3600m3/d,而对县城现在的需求量6000 m3/d也只是杯水车薪。水厂处理规模较小,水处理设备老化,供水能力不足的问题日益严重,时有发生断水现象。

2配水管网了老化,供水安全可靠性低

现有城区建有规模较小的树枝管网,供水主管勉强能应付城区供水,环网尚未形成规模,水厂之间、片区之间供水调节性差,供水可靠性低。

城区供水管网杂乱、管径偏小,配水管道多为DN100~DN200的球墨铸铁管、钢管,以及更小管径的镀锌钢管。大小不配套,“瓶颈”现象严重。由于使用年限长,缺乏有效的维护和管理,导致局部管段陈旧破损,城区时常停水。

3人均用水水平低下

现在该城最高供水量仅为3600 m3/d,远低于省内类似城镇的用水水平。

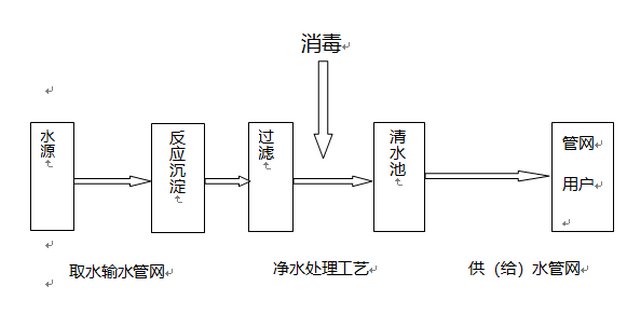

取、输水工程、净水厂工程、配水管网工程3部分,其中,给水管网是给水系统中造价高并且极为重要的组成部分,见下图:



原水输水管道走向为:由水库隧洞主管某处的出口的弧形工作闸后,设潜孔式平板闸门和取水渠道,再接DN600管道至输水隧道口管,经30.6km管道至新建水厂。该输水管道工程约占整个工程投资的一半,是整个供水工程的核心和重点。

水库常水位与新建水厂高差约为400m,经调节水池稳定水量后,全重力输水,管径以DN350为主,在地形起伏较大、负坡大处选用DN400口径的管道。

新水厂清水池与城市管网最低点高差170m。本管网工程充分利用地形高差,减小管网管道管径,增大管网管道水头损失,降低管网管道自由水头,最终达到安全供水。

给水管网铺设沿现有及规划道路布置,管顶覆土厚度不小于0.7m

选用管材在有利于供水水质的提高、供水安全可靠、工程投资较低等原则下,应着重对钢筋混凝土管、UPVC塑料管、球墨铸铁管和钢管等几种管材进行比较分析,工程依据各种管材的性价比、适用地形及可行性研究等选用管材为:

1输水管网

原水输水管线总长30.6km,综合考虑原水输水管所经过的地形、地质,为保证水厂供水安全,当工作压力0 P3.5MPa时,管材选用球墨铸铁管,K9级,承插柔性(T形橡胶圈)接口连接。给水管道采用球墨铸铁管,能保证配水水质,加快施工进度。

当工作压力P 3.5MPa时和局部特殊地段,管材选用钢管,壁厚有10~12mm几种,焊接连接。因为钢管耐高压、耐震动、重量较轻、单管长度大,接口方便。

根据水库与水厂的高差,把富余的水头消耗在管道上,因此,根据不同的地形、地段,分别选用DN300DN350DN400三种管径。

2给水管网

对管径大且压力高的输水管,选用球墨铸铁管。球墨铸铁管强度较高,抗腐蚀性能远高于钢管,同时,球墨铸铁管的重量较轻,发生爆管、渗水和漏水的现象很少,可以减少管网漏损率和管网维修费。所以,给水管网主干管管材为球墨铸铁管,管道的接口采用滑入式橡胶圈密封接口。最大工作压力为0.8MPa,管径DN100~DN5006种。

管径小于DN100的市政供水支管的管材,选用UPVC给水塑料管,因DN20~DN315的硬聚氯乙烯管便宜,规格、管配件和阀门较齐全。
