球墨铸铁管线附属设施如何布置

时间:2019-06-24

根据球墨铸铁管线布置、运行管理和水力过渡过程分析成果要求,确定调流调压设施、检修阀、排水阀、通气阀等设施的设置、型式和数量。各种阀件应具备下列条件:

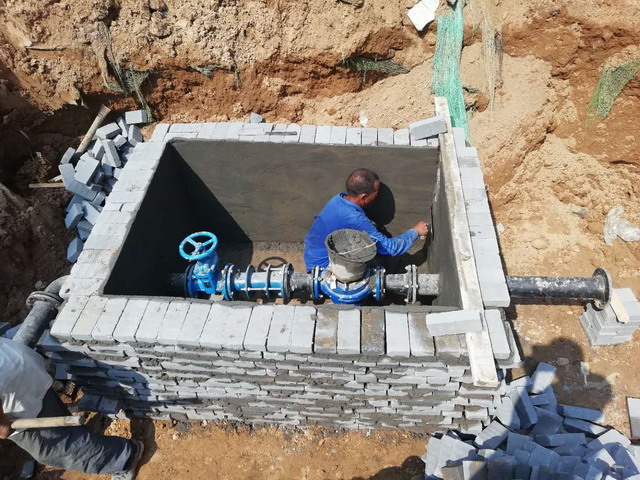

1所有阀件宜安装在阀室(井)内。阀室(井)应满足阀门操作、检修空间要求和整体稳定要求。

2位于地下水位以下的阀室(井),应做好防水处理,并满足抗浮要求。

3寒冷地区的阀室(井)应采取必要的防冻措施。

4通气阀井应设置通气孔。

结合地形条件和运行管理要求,在球墨铸铁管线上每间隔5~10km宜设置一座检修阀室(井)。穿越河(渠)道、铁路、高等级公路可根据相关要求设置检修阀。检修阀前或后宜设置通气设施和检修进人孔,两者宜结合布置。

压力输水管线高点或隆起点和长平缓段应设通气设施。平缓管段每间隔1km左右宜设通气设施。必要时应结合水力过渡分析结果多通气设施布置进行调整。

输水球墨铸铁管线的低洼处宜设置排水阀井,其数量和排水阀口径应结合球墨管线系统自排能力和管段放空时间计算确定。

管径大于等于DN1000的输水球墨管线平直段上必要位置应设置检查孔,检查孔宜与通气设施结合布置,孔径宜取800mm

有压输水球墨铸铁管道需要调节压力和流量时,可在适当位置设置调流压阀。宜在阀前布设检修阀、测流和测压设施。
